产品简介

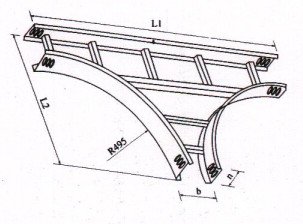

XLQ-T-03梯式水平三通 XLQ- T- 02梯式水平三通
XLQ-T-04梯式水平四通 XLQ-P-02托盘式水平弯通

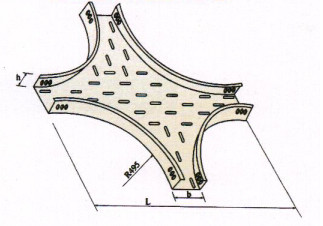

XLQ-P-03托盘式水平三通 XLQ-T-04托盘式水平四通
TC型垂直三通母线(TC型垂直接头)，能在三上方向上与水平、垂直走向母线干线连接的锁电装置。电流等级、规格尺寸参照直通母线槽。
XS型水平四通母线(XS型水平接头)，能在四个方向上与其它水平母线干线连接的锁电装置。电流等级，规格尺寸，参照直通母线槽。
XC型垂直四通母线(XC型垂直接头)，能在四个方向上水平与垂直走向链接的锁电装置，电流等级，规格尺寸参照直通母线槽。
母线槽在与变压器，配电柜，锁电电线连接时均采用始端母线操作锁电装置，其连接端的形式，结构尺寸，也可根据用户现场要求特殊制作。型号规格参照直通母线槽。
LS型水平弯通母线（LS型水平接线头）用于水平90度，转向的锁电装置电流等级，规格尺寸参照直通母线槽。
LC型垂直弯通母线（LC型垂直接头）用于垂直90度，与其它垂直母线干线连接的锁电装置，贵规格尺寸参照直通母线槽。
带插孔直通母线槽CMC-2A-A-A,
| 型号 | L | L1 | L2 |
| CMC- 2A- A,-Axx | 1500 | / | 750 |
| CMC- 2A- A2,-Axx | 2000 | 600 | 700 |
| CMC- 2A- A3,-Axx | 3000 | 700 | 800 |
带插孔直通母线槽，由带分接装置的母线与插接工形状箱配套使用，引出电源最大足电流达630A分接装置的设置本厂已预先给定，如用户要求设置分接点请作图说明，但在同一干线上多点设置分接装置，其间距应小于600.表中AXX表示电流等级。用户须按要求确定。
ZS型水平偏置母线(zs型水平接头)，在母线干线上有偏置即水平平行位移的锁定装置、电流等级、规格尺寸参照直通母线槽
ZS型水平偏置母线(zs型水平接头)，在母线干线上有偏置即水平平行位移的锁定装置、电流等级、规格尺寸参照直通母线槽
母线干线在电流容量逐渐减小时，采用变容母线作调整，其调整范围可根据型要求进行配置下表为预先给定供用户参考，

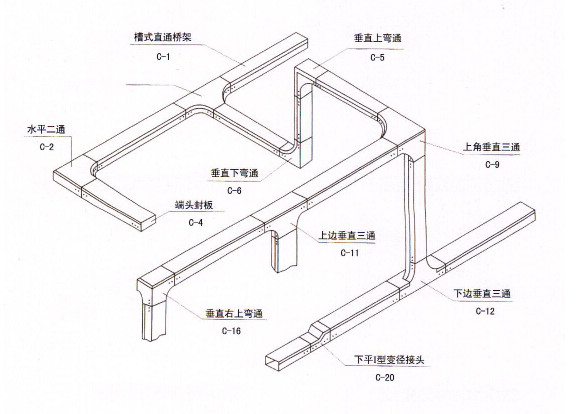

XLQ-C槽式桥架空间布置示意图
技术参数
| 型号 | 一次干线额定电流（A） | 二次干线额定电流（A） | H1 | H2 |
| CMC-2 A- BY A 4 /A2 | 400 | 200 | 100 | 100 |
| CMC 2A BY A6/A4 | 600 | 400 | 120 | 100 |
| CMC-2 A- BY A 8/A6 | 800 | 630 | 120 | 120 |
| CMC-2A-BY-A10/A8 | 1000 | 800 | 150 | 120 |
| CMC- 2A- BY- A1 2/A10 | 1250 | 1000 | 160 | 150 |
| CMC 2A BY A16/A12 | 1600 | 1250 | 220 | 160 |
| CMC-2A-BY-A20/A16 | 2000 | 1600 | 260 | 220 |
| CMC 2A- BY A25/ A20 | 2500 | 2000 | 290 | 260 |
| CMC 2A- BY A31/ A25 | 3150 | 2500 | 370 | 290 |
| CMC-2A-BY-A40 A31 | 4000 | 3150 | 520 | 370 |
| CMC 2A BY-A5O A40 | 5000 | 4000 | 685 | 520 |
外形尺寸
其他
