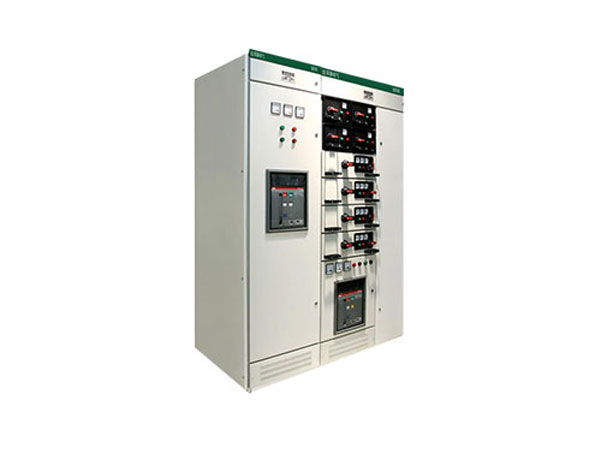

MNS低压抽出式配电柜

产品简介

概述
MNS低压抽出式开关柜适用于三相交流50/60Hz,额定电压660V,额定电流6300A以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之用。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC.本产品符合GB7251.1/12-2013.ZBK36001-89、IEC439-1(199-2)标准。
使用条件
1、周围空气温度不高于+40C: 不低于-5C: 且24小时内其平均温度不高于+35C.
2、周围空气相对湿度在最高温度为40C 时不超过50%，在较低温度时允许有较大的相对湿度。如+20C时为90%。但应考虑到由于温度的变化有可能会偶然产生适度的凝露。
3、户内使用，使用地点的海拔高度不得超过2000m.
4、应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所.
安装示意图

安装和使用
1、产品的安装应按配电设备的一般安装方法进行，基础槽钢和采用螺栓固定方式时的螺栓由用户自备，主母线连接时，必须使搭配面贴合、平整，否则松开拼柜螺栓再进行调整。
2、产品安装后投运前需作检查与试验，检查柜表面复盖材料(如喷塑) 有否损坏，柜内是否干燥、整洁: 检查柜内是否有异物放置(如扳手，电焊条)，每个螺丝紧固有无松动、碰撞现象。机械联锁是否可靠，动作是否无误; 检查开关整定电流值、仅表的刻度、互感器的变比与极性是否符合要求。最后用1000兆欧表测量绝缘电阻值，应不低于1兆欧，用临时电源试送电。电动合分、指示应均无误。
3、投入运行后应保持日常维护，定期观察母线的发热情况，发现温升偏高或有异常声响时应查明原因。视运行环境因素，每2至5年进行一次清理工作及保养工作。
4、使用注意事项:
a MNS系列柜为不靠墙安装、正面操作、双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维护;
b 空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使按触电阻增大，应按断路器使用说明书进行维护和检修;
c 经过安装和维修后，必须产格检查各而室之间、功能单元之间的隔离状况确已恢复，以确保本装置良好的功能分隔性，防止出现故障扩大。
产品成套性
制造厂供货时应提供下列文件及附件
a 送货清单；
b 产品合格证；
c 产品样本；
d出 厂检 验报告 :
e一次系统图、控制原理图和二次接线图
f 柜门钥匙、操作手柄及合同规定的备品配件:
g主要元器件的使用说明书。

技术参数

基本电气参数
额定绝缘电压	~660V,-1000V
额定工作电压	-380V,-660V
水平母线额定电流	1250A,2000A.2500A,4000A,6300A
重直母线额定电流	1000A
馈电电路最大电流	2500A
抽屉回路最大电流	500A
控制电机最大容量	320kW
额定频率	50Hz,60Hz
水平母线峰值耐受电流(0.1s)	105kA.176kA
水平母线短时耐受电流(Is)	50kA,80kA
重直母线峰值耐受电流(0 1s)	105kA
重直母线短时耐受电流(1s)	50kA
额定工频耐受电压(1min)	2 500V
二次工频耐受电乐(1min)	2 500V
外壳防护等级	IP30,IP40
外形尺寸	宽: 600m.8001000m: 深: 1000m;高: 2200mm

外形尺寸

MNS低压抽出式配电柜
