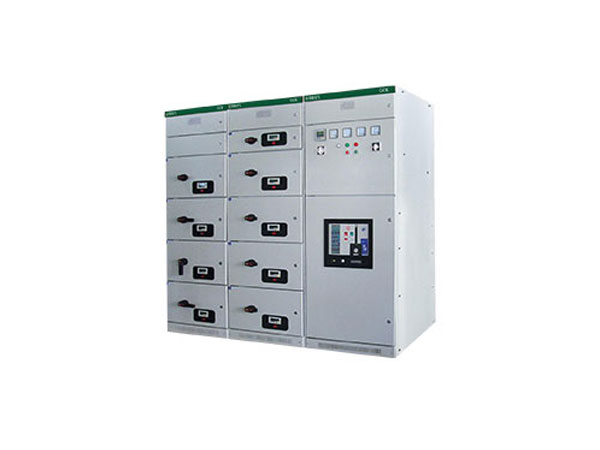

GCK 低压抽出式配电柜

产品简介

概述
GCK 系列适用于交流50Hz,额定工作电压380V-660V的低压配电系统中，作为受电、馈电、母联、照明、电动机控制及无功功率补偿之用，它包含动力中心(PC) 和电动机控制中心(MCC) 之功能，满足工矿企业、高层宾馆、机场、医院等供配电及动力控制之用。
安装条件
1、海拔高度不超过2000m
2 、没有火灾、爆炸危险、严重粉尘、剧烈振动、雨水侵袭的户内.
3 、周围空气温度不高于+40C，且24小时内平均温度不超过+35C.不低于-5C 在储存、运输条件下最高温度不超过+55C.,最低温度不低于-25C.

技术参数

GCK1	项目			参数
	符合标准			IEC439,GB725 1.1-2005
	防护等级			IP40
	额定工作电(V)			交流380220)
	频率(Hz2)			50
	额定绝缘电压(V)			660
	工作条件	环境		室内
		海拔高度		≤2000m
		环境温度		-5C-+40C,24小时平均温度<35C储存、运输条件下:-25C~+55C
		相对湿度		≤85%
	控制电动机容量(kW)			0.45-155
	机构寿命(次)			500
	额定 电流（A）	水平母线		1600.2000.3150
		垂直母线		630,(800)
		主电路触头插件		200,400, 630)
		辅助电路触头接插件		10.20
		馈电电路最电流	PC柜	1600
			MCC柜	630.（800)
		受电电路		1000,1600.2000,2500.3 150
		有效值		50,80[ PN PE )2 s ]
	额定短时耐受电流（kA）	峰值		105.176
		耐压(V/S)		2500 /1

外形尺寸

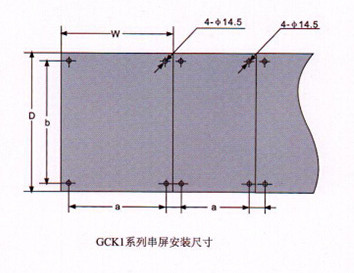

安装尺寸

安装
1基础槽钢的铺设应符合工程设计图纸，其平行度≤20x1000毫米/米。 &a
