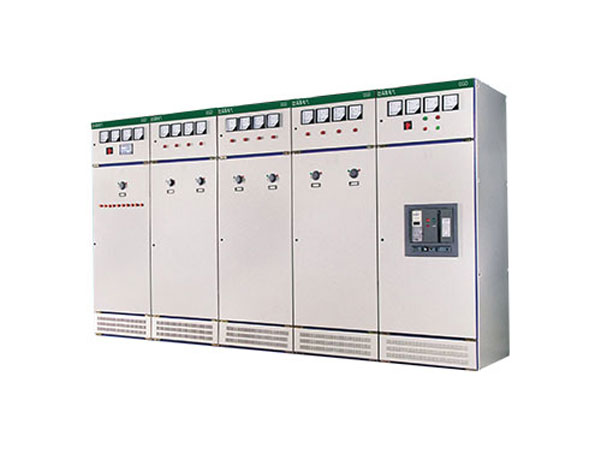

GGD低压固定式配电柜

产品简介

GGD型低压固定式配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ、额定工作电压380V.额定工作电流至3150A的配电系统。做为动力、照明及配电设各的电能转换、分配与控制之用。
GGD型低压固定式配电柜是根据能源部，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的，产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用，
GGD型低压固定式配电柜符合IEC439 《低压成套开关设备和控制设备》GB72511/12-2013《低压成套开关设备和控制设各》等标推。
使用条件
1、周出空气温度不高于+40℃.不低于-5c.24h内的平均温度不得高于+35℃
2、户内安装使用，使用地点的内技高度不得超过OOO
3、周围空气相对湿度在最高温度为+40℃ 时不国过50%.有较低湖度时允有较大的相对湿度（例如+20时为90%）。应考虑由于温度的交化可能会偶然产生凝露的影响，
4、设备安装时与垂直面的倾斜度不超15度。
5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐性的场所。
6 、用户有特殊需求时可与制造厂商协商解决。

技术参数

型号	额定电压（V）	额定电流(A)		额定短路开断电流（kA）	额定短时耐定电流（IS）(kA)	额定峰值耐受电流（kA）	外壳防护等级
GGD1	380	A	1000	15	15	30	IP30
		B	600(630)
		C	400
GGD2	380	A	1500(1600)	30	30	63
		B	1000
		C
GGD3	380	A	3150	50	50	105
		B	2500
		C	2000

产品代号	A	B	C	D
GGD06	600	600	450	556
GGD06A	600	800	450	756
GGD08	800	600	650	556
GGD08A	800	800	650	756
GGD10	1000	600	850	556
GGD10A	1000	800	850	756
GGD12	1200	800	1050	756

外形尺寸

GGD低压固定式配电柜

其他

安装与使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因，对于不立即安装的产品，应根据正常使用条件的规定，置于适当的场所。
6.1产品安装
产品的安装应按安装示意图进行(见附图2)，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用
