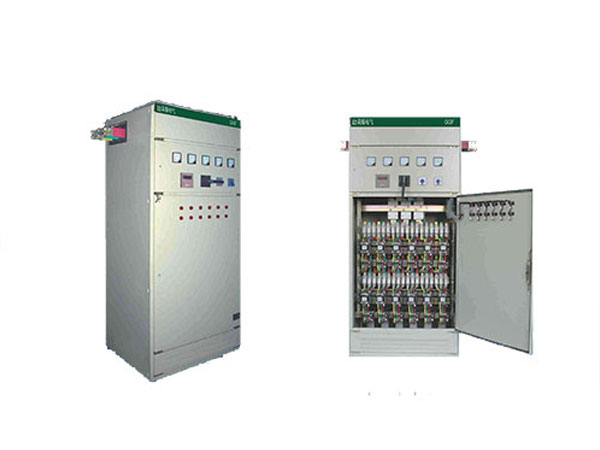

GGF低压无功功率补偿柜

产品简介

GGF型无功功率补偿柜适用于交流1000V以下、频率50HZ的电力系统，作为提商电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境，提高电网供电质量。
环境条件
1户内型
2环境温度5C~+40，平均温度>+35C
3空气相对湿度事50C，极限时>90%
4海拔商度>2000M
5周围介质无爆炸及易燃危险、无足以损坏绝缘及腐蚀金属的气休、无导电尘埃

技术参数

1、额定工作电压 AC380V
2、额定绝缘电压 AC660V
3、额定频率 50hZ
4、额定补偿容量30~300kVAR
5、额定短时耐受电流15kA
6、电气间隙不小于8mm,爬电距离不小于14mm
无功补偿控制器

额定工作电源电压	220V或380V
额定输入电源电压	220V (混合补偿)，380￥( 三相均衡补偿)
控制物理量	12A;20mA
控制元件	复合升关等12V低脉控制元件
输出总路数	12或18
采样路数	Ua: la: Ub: 。Uc  Ic

复合开关

额定工作电源电压	220V或380V
电路功耗	≤1.5vA
接触压降	≤100mA
节点耐压	≥1600V AC
响应时间	≤1000mS
输入阻抗	≥6.8kΩ
导通阻抗	≤.003Ω
涌流	<2 In

外形尺寸

GGF低压无功功率补偿柜
