产品简介

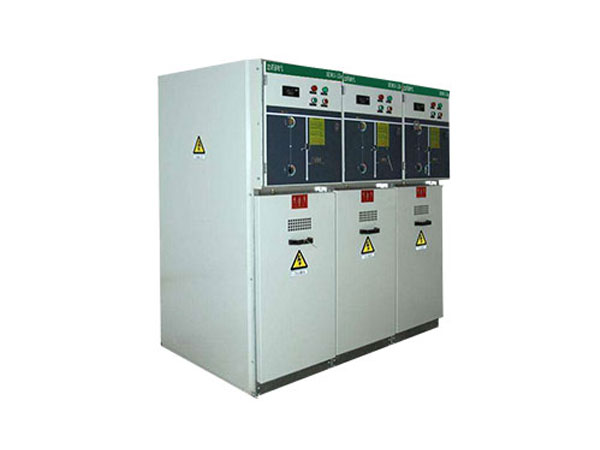

慨述XGN15-11型户内交流企属封闭箱式环网高压开关柜(以下简称环网柜)，系3.6-12kV三相交流50HZ供电系统的成套配电装置。可广泛应用于城市电网的建设和改造，适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等的配电系统，作为接受和分配电能之用。主要用于环网供电和终端供电，办适于装入组装式变电站。本产品符企GB3804-1990.GB3906-2006.GB16926-1997.GBT11022-1999.GB15166 2-1994、GB1985-1989.GB33091989、IEC420-1990 等标准，井已通过了全部型式试验。
使用环境条作
a) 环境温度
最高温度: +40℃
最低温度:~15℃日
平均值; ≤35℃
b) 环境湿度
日平均相对混度: ≤95%
月平均相对温度:≤90%
日平均蒸气压: ≤2.2X10-3Mpa
c)海拔高度: 超过1000m：
d) 地震烈度不超过8度;
e)使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体以及无剧烈震动。若有特殊需求，讲用户和我公司联系
技术参数
| 产品 | XGN-12/630-20 | |
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 12 |
| 额定电流 | A | 630 |
| 额定频率 | Hz | 50 |
| 额定有功负载开断电流 | A | 630 |
| 额定短路关合电流(峰值) | kA | 50 |
| 额定短时耐受电流持续时间（主回路） | S | 4 |
| 额定短时耐受电流（主回路） | kA | 20 |
| 额定峰值耐受电流（主回路）（峰值） | kA | 50 |
| 额定短时工频耐受电压 | kV | 42 |
| 额定雷电冲击耐受电压 （峰值） | kV | 75 |
| 额定短时工频耐受电压（断口） | kV | 48 |
| 额定雷电冲击耐受电压（断口）（峰值） | kV | 85 |
| 回路电阻 | μΩ | ≤300 |
| 产品 | XGN-12/125-31.5 | |
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 12 |
| 额定电流 | A | 125 |
| 额定频率 | hz | 50 |
| 额定短路开断电流 | kA | 31.5 |
| 额定短路关合电流（峰值） | kA | 08 |
| 额定转移电流 | A | 1500 |
| 额定短时工频耐受电压 | kV | 42 |
| 额定雷电冲击耐受电压（峰值） | kV | 75 |
| 额定短时工频耐受电压（断口） | kV | 48 |
| 额定雷电冲击耐受电压（断口）（峰值） | kV | 85 |
| 回路电阻（不包含熔断器的电阻） | μΩ | ≤300 |
外形尺寸
