YB系列箱式变电站

产品简介

概述

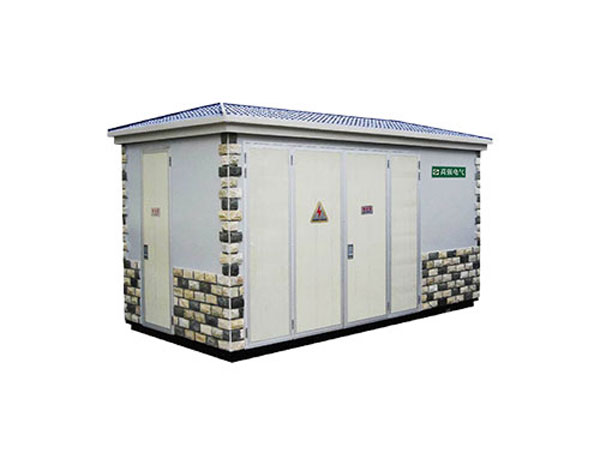

YB箱式变电站是集高压开关、变压器、低压开关为一体的可移动的预装式变配电装置。它用于矿山、工厂企业，油气田、新建开发区、建筑工地，尤其适合于土地紧张的城市公用配电设施、高层建筑变配电、居民住宅小区、风景区，具有体积小、现场施工简便、操作简单、安全性可靠性高，外形和环境协调性好的特点。我国以前使用的箱式变电站都是由普通钢板、铝合金(复合) 板、不锈钢板制成的，存在范暴晒差、抗阳光辐射差、防腐能力差、易锈蚀、易凝露的缺，所以近年来非金属( 大多为玻纤特种水泥)材料箱体的箱式变电站应运而生。我公司本着服务于市场的宗目，生产了符合技术标准要求和使用环境条件的非金属箱式站。经过几年在全国各地的使用运行和不断改进，我公司的制造技术日趋成熟。
使用环境条件
海拔高度: 1000m:
2 环境温度。-25C- +40 C ;
3 相对湿度:-25 C 90% :
4风速: 35m/s；
5.地震烈度不超过8度；
6 无火灾、爆炸危险、严重污秽，化学腐蚀及剧烈振动的场所。

技术参数

序号	名称	单位	高压侧	低压侧	变压器
1	额定电压	kV	7.6、12、24	0.4	12（24）0.4
2	额定容量	kVA			50~1250
3	额定电流	A	400~630	100~2500
4	额定短路开断电流	kA	31.5、50	30/ 50/ 100
5	额定短路关合电流	kA	31.5
6	额定动稳定电流	kA	31.5、50
7	额定热稳定电流	kA/S	12.5/4、20/2	30/1
8	工频耐压50HZ有效值	kV	对地42、断口49	2.5	油35/干28
9	雷电冲击耐压峰值	kV	对地75、断口85		75
10	噪音水平	dB			油55/干65
11	外壳防护等级	IP34

外形尺寸

YB系列箱式变电站

其他

使用安装注意事项
1.基础四周应预埋接地极，变压器和防雷接地可合用，其接地电阻≤4Ω；
2.底部和基础结合处需用水泥浆抹封，以防水进入电缆室；
3 电缆进入套管其缝际必
