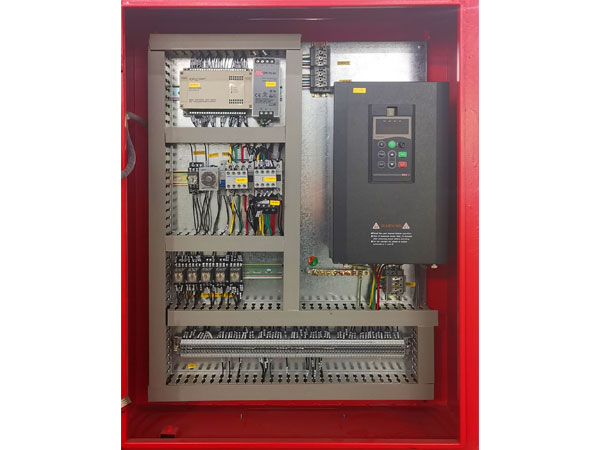

GVIC型通风智能控制箱

产品简介

1使用范围
GVIC型通风智能控制箱适用于室内空气调节，作为交流50Hz、额定电压380/220V系统中的暖通设备的开停智能控制设备，具有消防连锁调节和声光报警功能。
2 执行标准
GB50736-2012 民用建筑供暖通风与空气调节设计规范
GB50189-2015 公共建筑节能设计标准
GB7251.1-2013 低压成套开关设备和控制设备第1部分：总则
GB7251.12-2013 低压成套开关设备和控制设备第2部分：成套电力开关和控制设备
GB4208-2008 外壳防护等级
GB2900.1-2008 电工名词术语 基本术语
GB/T 191—2008 包装储运图示标志

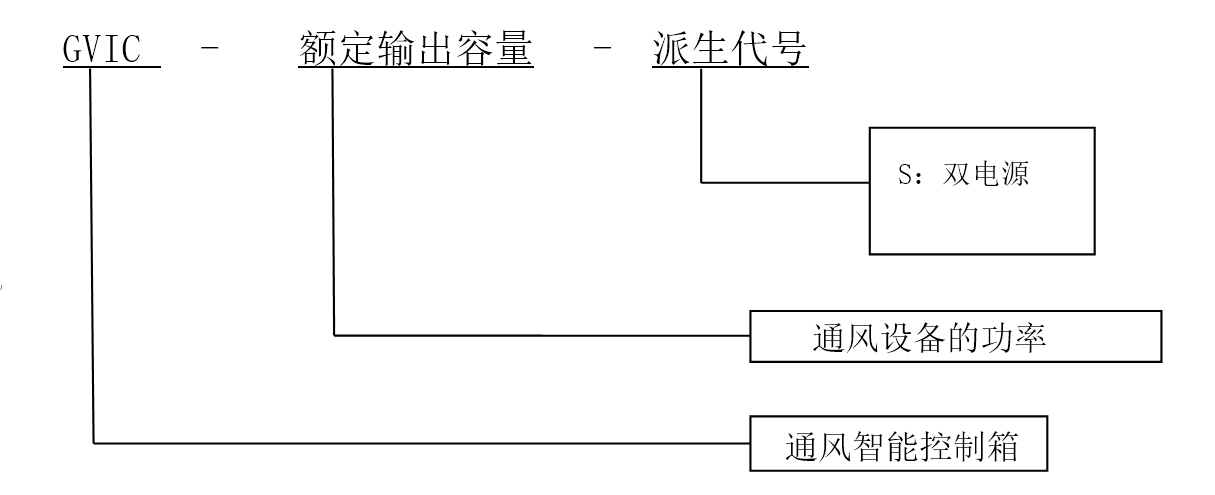

3型号定义

技术参数

额定工作电压380V
额定绝缘电压660V
额定输出功率 0.75~37 kW
额定短时耐受电流 10 kA/S
低通/工频启动点 CO浓度达到25/75PPM
传感器接入数：8路
防护等级 IP30

外形尺寸

6 产品简介
6.1 具备功能
6.1.1自动检测相对封闭空间的空气质量，实时控制送风机开停，并使之变频节能运行；
6.1.2具有PID调节，时序控制，风机的手自动、就地和远程控制，风机双速控制，变频调速控制，亦可双电源提供电源；
6.1.3 设置有正常和紧急两种工作模式，同时输出声光报警信号；
6.1.4 LCD显示当前空气质量、设备工作模式、风机运行状态，可以设定调整各类参数。
6.1.5 具备总线通讯接口，可通过通讯总线读

其他

d8.典型方案
方案一：变频调速控制，同时具有手自动、就地和远程控制功能，俗称动态节流仪。动态节流仪部分与电源部分断开，单独做成柜子，安装方便灵活。

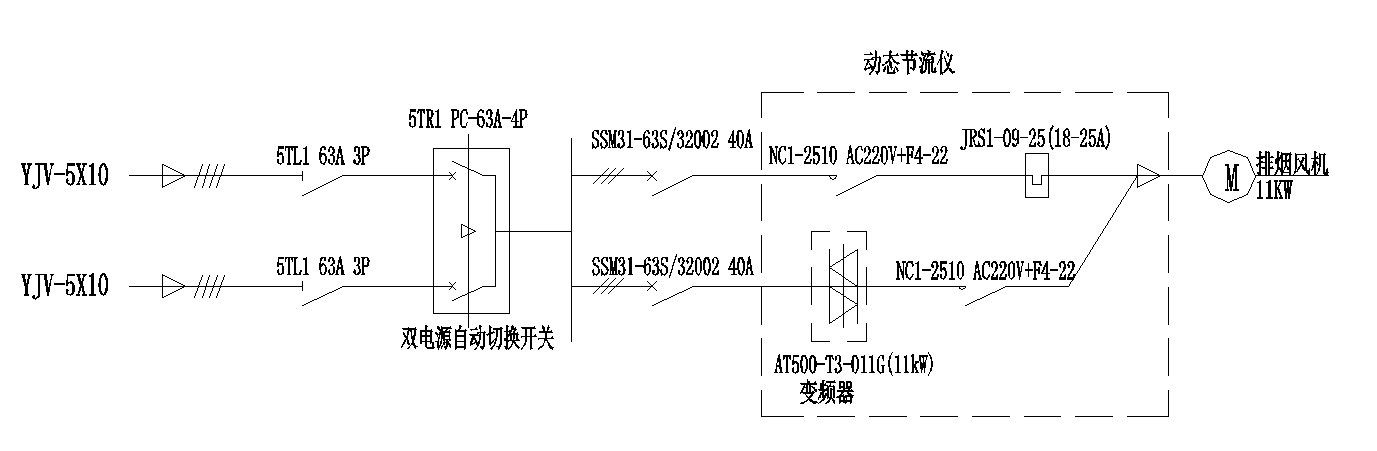

此方案参考系统图（虚线框内部分）如下：
