产品简介

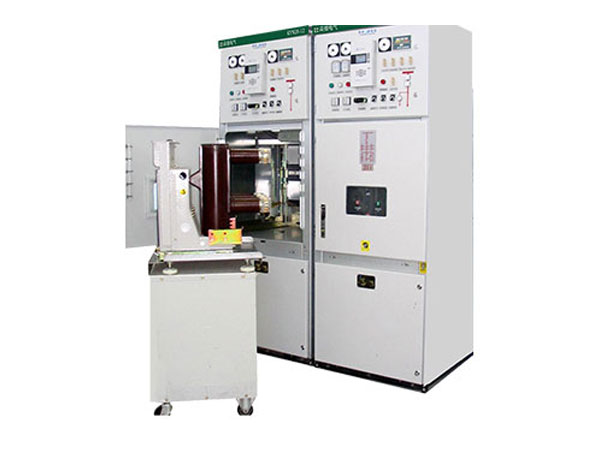

1.KYN28A 户内交流金属铠装抽出式开关设各(以下简称开关柜》。系3.6~24 千伏三相交流50Hz,用于接受和分配电能的单母线分段系统的输配电控制装置。主要用于发电厂、中小型发电机送电、工矿企事业单位配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制、保护、监测之用。2.使用条件
1正常使用条件
1.1环境温度:-10C-+40C.
1.2 环境遊度: 日平均相对湿度95%及以下；
月平均相对谁度90%以及下
1.3 设各安装场所的最大海投高度: 1000m
1.4 地履北度不超过8度
1.5无严重污称、化学腐蚀及制烈振动。
2 特殊使用条件
2.1当开关柜安装在海拔高度大于1000m 地区时，则订货时必须与制造厂协商采用必要的加强绝缘措施。
2.2 环境最高湿度超过-40C时，开关柜的额定载流能力将按一定系数降低，在订货时必须得到制造厂的确认。
2.3 当开关柜运行在高湿度和(或)温度变化较大的气候环境中，必须采取特殊的防凝露措施。
2.4 其它特殊要求，请在订货时和制遗厂协商。
技术参数
| 产品 | KYN28-12/2500-31.5 | |
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 3.6.7.2.12.24 |
| 额定电流 | A | 2500 |
| 额定频率 | Hz | 50 |
| 额定短路开断电流 | kA | 31.5 |
| 额定短路关合电流(峰值) | kA | 80 |
| 额定短时耐受电流持续时间 | S | 4 |
| 额定短时耐受电流 | kA | 31.5 |
| 额定峰值耐受电流（峰值） | kA | 80 |
| 额定短时工频耐受电压 | kV | 42 |
| 额定雷电冲击耐受电压(峰值) | kV | 75 |
| 额定短时工频耐受电压（断口） | kV | 48 |
| 额定雷电冲击耐受电压（断口）(峰值) | kV | 85 |
| 回路电阻μΩ | μΩ | ≤80 |
| 断路器回路电阻 | μΩ | ≤48 |
| 合闸操作电压（最高/额定/最低） | V | DC242/220/187 |
| 分闸操作电压（最高/额定/最低） | V | DC242/220/143 |
| 防护等级 | 外壳IP4X.R 隔室间IP2X | |
| 产品 | KYN28-24/1600-31.5 | |
| 项目 | 单位 | 数据 |
| 额定电压 | kV | 24 |
| 额定电流 | A | 1600 |
| 额定频率 | Hz | 50 |
| 额定短路开断电流 | kA | 31.5 |
| 额定短路关合电流(峰值) | kA | 80 |
| 额定短时耐受电流持续时间 | S | 4 |
| 额定短时耐受电流 | kA | 31.5 |
| 额定峰值耐受电流（峰值） | kA | 80 |
| 额定短时工频耐受电压 | kV | 65 |
| 额定雷电冲击耐受电压(峰值) | kV | 125 |
| 额定短时工频耐受电压（断口） | kV | 79 |
| 额定雷电冲击耐受电压（断口）(峰值) | kV | 145 |
| 回路电阻μΩ | μΩ | ≤140 |
| 断路器回路电阻 | μΩ | ≤45 |
| 合闸操作电压（最高/额定/最低） | V | DC242/220/143 |
| 分闸操作电压（最高/额定/最低） | V | DC242/220/187 |
| 防护等级 | 外壳IP4X.R 隔室间IP2X | |
外形尺寸
KYN28A户内金属铠装抽出式开关设备其他
