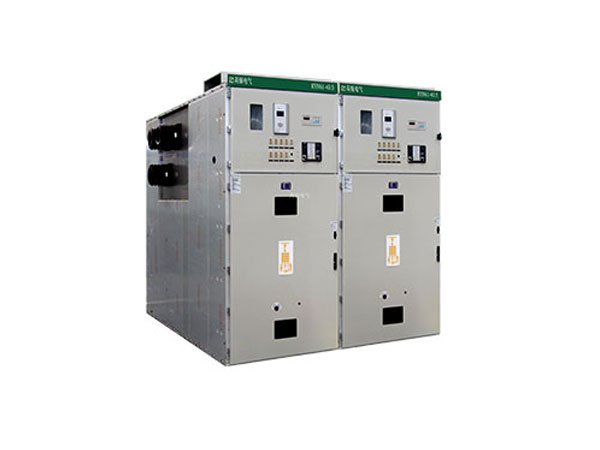

KYN61-40.5户内金属铠装抽出式开关设备

产品简介

系三相交流50Hz、额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路有控制、保护和检测等功能，还可频繁操作。
环境条件：
1．周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；
2．海拔高度不超过1000m；
3．相对环境湿度日平均不大于95%，月平均不大于90%；
4．地震烈度不超过8级；
5．水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；
6．无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

技术参数

产品	KYN61-40.5/2000-31.5
项目	单位	数据
额定电压	kV	40.5
额定电流	A	2000
额定频率	Hz	50
额定短路开断电流	kA	31.5
额定短路关合电流(峰值)	kA	80
额定短时耐受电流持续时间	S	4
额定短时耐受电流	kA	31.5
额定峰值耐受电流（峰值）	kA	80
额定短时工频耐受电压	kV	95
额定雷电冲击耐受电压(峰值)	kV	185
额定短时工频耐受电压（断口）	kV	118
额定雷电冲击耐受电压（断口）(峰值)	kV	215
回路电阻μΩ	μΩ	≤120
断路器回路电阻	μΩ	≤45
合闸操作电压（最高/额定/最低）	V	DC242/220/187
分闸操作电压（最高/额定/最低）	kV	DC242/220/143

外形尺寸

KYN61-40.5户内金属铠装抽出式开关设备
